概述

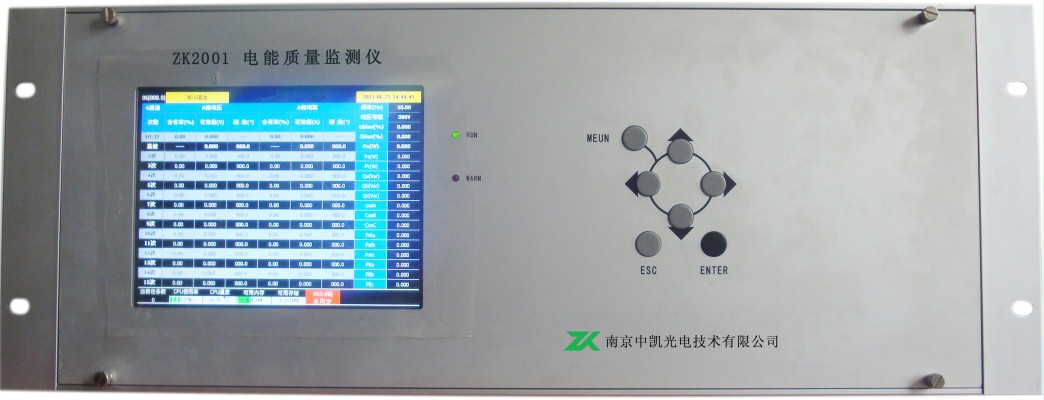

       實現電能質量參數測量，該設備安裝在供電系統變電站、用戶站、及鐵路牽引站，監測供電線路電能質量否符合國家標準及對用戶進行電能質量考核的專業在線監測設備，并在參數超標時輸出報警信號。分布在各監測點ZK201通過通訊網與電能質量監督管理中心主機構成電能質量監督管理網絡，以實現區域內電能質量監測、管理與控制的要求。
        設備采集模塊采用TI公司的TMS320F2812，32位DSP數字處理器，主頻高達150M,外擴內存512K,保證數據采集處理的準確性和穩定性，四層電路板設計，提高了系統穩定性和抗干擾能力。

產品特點

• 采用PC104嵌入主板和TI 公司32 位DSP 為核心
• 采用多CPU結構，每個通道獨享一個32位的DSP,保證電能質量數據的實時性和準確。
• 工業級DOM存儲，采用壓縮算法，數據可保存一年以上，實時數據掉電不丟失；
• 采用GPS 同步采樣技術，保證了同一變電站內或不同變電站內監測裝置的同步采樣；
• 數據采樣每個通道獨享一個16 位并行A/D，所有通道完全同步采樣，精度更高、速度更快。
• 采用6.4寸大屏幕彩色液晶屏顯示、WINDOWSXPE嵌入操作系統;
• 微機保護背插式結構，通道擴充板支持熱插拔，線路擴展方便，安裝簡潔；
• 基波電壓、電流、頻率、功率因數、功率測量
• 穩態諧波00-63次、間諧波、三相不平衡度、電壓波動閃變測量
• 暫態電壓驟升、電壓驟降、短時中斷測量
• 設備符合IEC/61000-4-7 A級精度要求
• 四層電路板設計，提高了系統穩定性和抗干擾能力

測量功能

• 電流真有效值、基波有效值、2～63次諧波有效值；
• 電壓2～63次諧波的含有率、總畸變率；
• 功率因數、相移功率因數；
• 基波視在功率、基波有功功率、基波無功功率、
• 電壓偏差；
• 三相電壓不平衡度、正序、負序、零序；
• 電網頻率；
• 電壓波動與閃變值（長期閃變值（Plt）、短期閃變值（Pst））。
• 電壓驟升、驟降、短時中斷
• 間諧波功能測量
• 電能質量超標波形記錄

技術性能

• 頻率測量范圍：48～52HZ，中心頻率50HZ
• 頻率測量條件：信號基波分量不小于80％F.S.
• 頻率測量誤差: ≤0.01HZ
•  測量范圍：
          額定交流電壓：  10V～100V(可根據用戶要求定制)
          額定交流電流：  0.1A～5A(可根據用戶要求定制)
• 基波電壓允許誤差：≤0.2％F.S.
• 基波電流允許誤差：≤0.5％F.S.
• 輸入電流量程：10Arms,5Arms
• 三相電壓不平衡度：≤0.2％
• 電壓諧波總畸變率：≤0.2％
• 基波電壓（電流）之間相位差的測量誤差≤0.5°
• 同次諧波電壓和諧波電流相位差測量誤差≤0.5h（°）
• 諧波測量精度符合GB/T14543-93規定A級測量精度
• 單通道采樣率：12.8K
• 通訊接口：RJ45,GPRS,RS485,RS232
